Magnettostrictive level transmitter




Remarks: LC=actual measuring range:

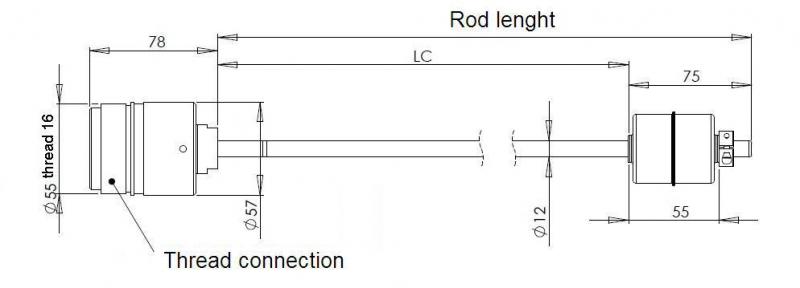

Length of the rod:LC+50+15
Pls provide the LC dimension when your order

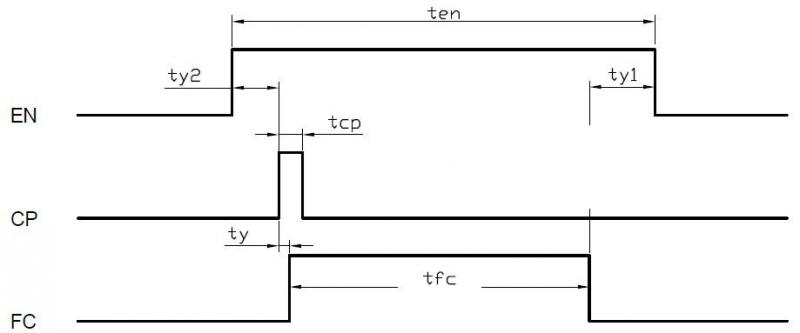

Magnettostrictive level transmitter connection guide:

name	Mini.	Max.
Ten	See remarks	--
Ty2	120mS	--
Tcp	300nS	2mS
Tfc	25μS	2mS
Ty	2nS	20nS
Ty1	30mS	--

Remarks: mini.Ten = Ty2+ Ty+ Tfc+ Ty1
EN: sensor starting, high level starting, low level sleeping.
CP: Trigger pulse signal, pay attention to leave pulse width enough.
FC: Return the pulse signal of the sensor, the pulse width is reflected sensor location

Output interface 2.0, spaced white plug. description as below:

1: V+,power supply of sensor:3-6V;
2: CP, Trigger information, high level3-5V;
3: EN, start time，high level3-5V;
4: FC, return signal,high level3.3V;
5: GND, power ground 0V;
Power dissipation instruction:power supply:5V, the cycle is longer than a second
      when EN=0, V+ Current consumption<15μA;
      when EN=1, V+ Current consumption<1.5mA;
