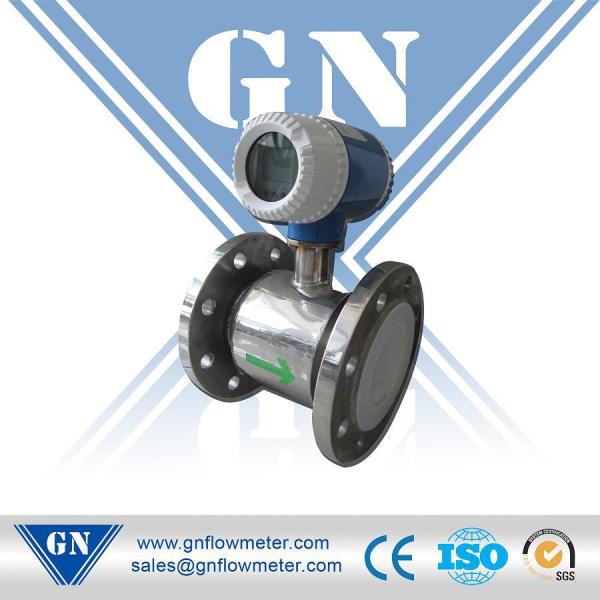

CX-WEMFM series Electromagnetic Flow meter


Предназначены для точного и стабильного измерения мгновенного расхода, накапительного расхода, скорость расхода проводящей жидкости и раствора
  в закрытых каналах, как: чистая вода, канализация, вода живая, сырая вода, морская вода, горячая вода, вода кондиционера , серная кислота, соляная
кислота, азотная кислота и  измерение других кислот, щелочи, карбонат и других агрессивных жидкостей. Широко используется в металлургии, бумажной
 производительности, очистке воды, химической промышленности, легкой промышленности, текстили продукты, продовольственной и напитке,
сельскохозяйственной ирригации, гидроэнергетике, нефти, электричестве и горнодобывающей промышленности и так далее.
Принцип измерения:

Принцип измерения основан на законе Фарадея об электромагнитной индукции. А именно: когда проводящая жидкость в магнитном поле перерезает
 магнитную силовую линияю,внутри проводника возникает индукцированная электродвижущая сила, его ЭДС E:


Ｅ＝ＫＢＶ(—)Ｄ  Среди него

постоянная прибора магнитная индукция Средняя скорость в секции измерительной трубы Внутренний диаметр сечения измерительной трубы

 Когда измеряет расход, проводящая жидкость скоростей V протекает через магнитное поле, перпендикулярное направлению потока, поток проводящей
 жидкости индуцирует напряжение пропорционально средней скорости, индуцированное напряжение сигнала обнаруживает  на два или более электродов
в непосредственныйконтакт с жидкостью, а затем отправлены через кабель преобразователя LCD-дисплей или преобразуется в стандартный сигнал
4 ~ 20 мА и  0 ~ 1 kHz выход. Отличительные преимушества:
Стабильность измерения, доступный
Дополнительный операционный интерфейс,по -китайски и по-английски , просто и ясно
Широкий диапазон напряжения питания, AC: 85V до 265V; DC: 18V до 38 В, как для внутреннего использования, но и для вывоза за границу
С автоматической настройки нуля, положение нуля очень стабильно, не показывает расход когда трубопровод пустой.
Емкостная контрольно-измерительная техника пустой и полной трубы и ошибка самодиагностики и сигнализации тревоги
 Дизайн грозозащиты, высокоэффективная противопомеховая схема, через национальное электромагнитное совместимое испытывание EMC, для различных
 жестких условиях и монтажа в полевых условиях
С подключаемыми EPROM, памяти расходомер параметров конфигурации и потока данных тестов, когда отключения питания, данные не будут потеряны
и т.д.,кратные частотные  схемы возбуждения для  выбора
С функции «накопительный режим», в соответствии с требованиями на нефть и другие клиенты должны установить "базы"
Частотный выход может быть сконфигурирован для указания обратного потока (выход был низким) или вперед (всегда высокий ток)
Прямой / обратной поток может быть измерен
Калибровка для каждого прибора

Технические параметры:
Номинальный диаметр:  DN6 ～ DN2800
Номинальное давление:PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN6.4MPa
Подкладка:тэфлон PTFE, полихлоропрен CR,Poly FEP  F46,полиуретан PU
Электрод: 316L, титан, хастеллой B, хастеллой С, тантала, платины, карбида вольфрама
Напряжение питания: 220 V AC,  +20 / -60%, 50/60 Hz, или 24 24 V DC +50/-25%, max.10VA; Или на батарейках
Дисплей: большой LCD-экран, удобный интерфейс. Показывает мгновенный расход, накопительный расход,скорость расхода и т.д.
Язык: китайский и английский .
Выход: 4 ～ 20 mA: выход активного источника
, импульсный сигнал: пассивный выход. Батарейное питание электромагнитного расходомера, без токового выхода, импульсный выход и\ стандартное расположение , связи RS485 или дополнительного связи GPRS.
Единица: мгновенный расход: m3 /h，m3 /m，m3 /s，L/h，L/m，L/s，G/h,  G/m，G/s. накопительный расход: m3，L，G и т.д. (Примечание:
G :британская единица галлон)
Протокол связи: RS485  (MODBUSE протокол)
Соединение: фланцевое соединение
Стандарт фланца : DN10～DN600:GB/T 9119-2000, выше DN700:GB/T 9115-2000
Диапазон измерения: 0.05m/s～12m/s

Точность измерения: в диапазоне0.3m/s～10m/s, точность: 0,5%

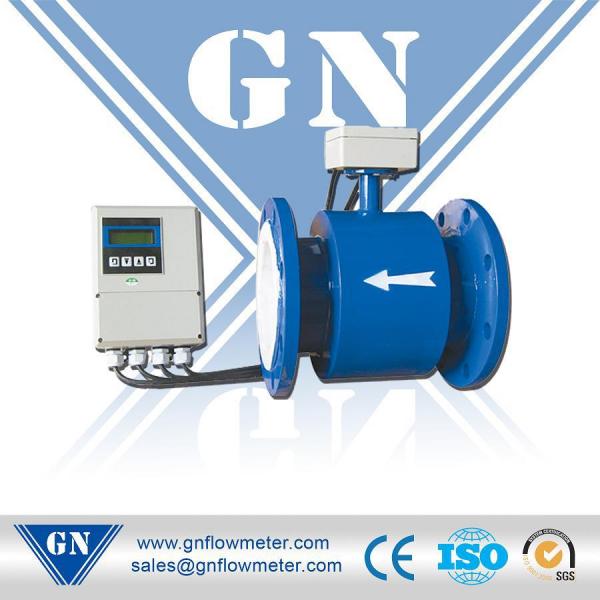

Класс защиты: IP65 интегрированы,  IP68  раздельны  (опционально)
антидетонационный класс: не взрывозащищенные и взрывозащищенные
Температура окружающей среды:  -30~65℃
Влажность окружающей среды: <85% r.h (без образования конденсата)

 Калибры электромагнитных расходомеров

Номинальный диаметр(mm)	Диапазон измерения （m3/h）	Номинальный диаметр(mm)	Диапазон измерения （m3/h）
DN10	0.08～2.82	DN 300	76～2543
DN 15	0.19～6.35	DN 350	103～3461
DN 20	0.33～11.34	DN 400	1355～4521
DN 25	0.52～17.66	DN 450	171～5722
DN 32	0.86～29.93	DN 500	211～7065
DN 40	1.35～45.21	DN 600	305～10173
DN 50	2.12～70.65	DN 700	415～13847
DN 65	3.58～119	DN 800	542～18086
DN 80	5.43～180	DN 900	686～22890
DN 100	8.48～282	DN 1000	847～28260
DN 125	13.25～441	DN 1200	1221～40694
DN 150	19.08～635	DN 1400	1662～55389
DN 200	33.91～1130	DN 1600	2171～72345
DN 250	52.99～1766	DN 1800	2747～91562
