計量精度達到0.5級，測量范圍寬可達100：1
板裝高壓型容積式流量計，適用于高壓使用場所
適用于重油、聚乙烯醇、樹脂等高粘度介質測量
體積小、重量輕、運行時振動噪聲小，安裝方便

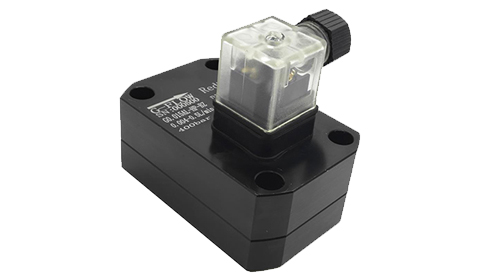

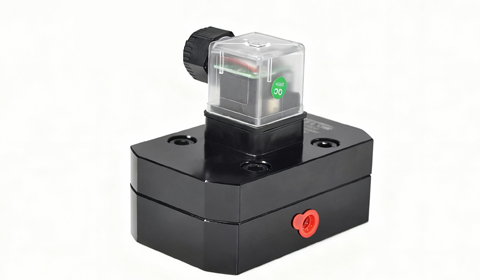

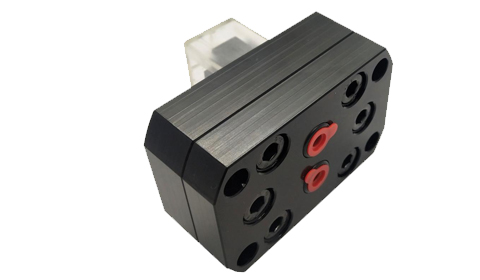

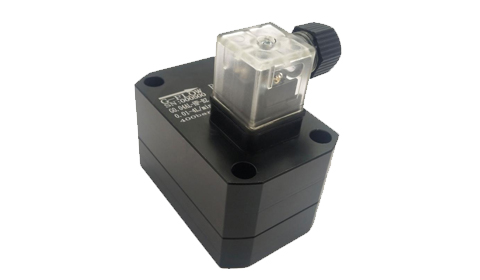

板裝高壓型容積式流量計用于精密的連續或間斷測量管道中液體的流量或瞬時流量，適合于重油、聚乙烯醇、樹脂等高粘度高壓的使用場所，在高壓情況下可準確計量微小流量。安裝尺寸可替代德國克拉克VC系列。
流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積。流量是通過計算一定時間內來流通過標準容積的個數來計量的。
流量測量與流體的流動狀態無關，計量精度高
粘度愈大的介質，泄漏誤差愈小，對測量愈有利
可測量粘度高達10000pa.s的流體，有通用型、高壓型、食品型等多種類型
注意：
1、啟動或停止時，啟閉閥門應緩慢，防止突然沖擊
2、為防止產生誤脈沖，應防止倒流
2、流量計前端務必安裝過濾網
4、如果是易結晶類液體，請采取措施，避免流量計所在管段的液體結晶
正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。
在接入管道前，請務必先連接電路，測試信號是否正常匹配（可以通過手撥動齒輪或用嘴吹流量計讓齒輪轉動，檢查脈沖信號）
在流量計接入管道前，必須確保管路是干凈的，最好先沖洗一遍管路
流量計前端建議安裝200目以上過濾器，防止雜物進入流量計
用接頭連接流量計時，注意接頭生料帶或螺紋膠不能過頭，否則可能導致生料帶或進水進入流量計而造成問題
| 故障現象 | 可能原因 | 解決方法 |
|---|---|---|
| 齒輪不轉動 | 異物阻塞，齒輪被雜物卡住 | 拆除儀表、清潔轉子，管道必須安裝過濾器 |
| 齒輪不轉動 | 管道過濾器堵塞 | 清潔過濾器 |
| 流量變小 | 過濾器部分堵塞 | 清潔過濾器 |
| 流量誤差偏大 | 實際使用流量范圍低于或大于可用量程 | 不要超限使用 |
| 儀表無脈沖信號 | 電路故障或齒輪卡住 | 檢查電路連接或清洗齒輪和腔體 |
G系列提供多種型號，覆蓋從10ml/min到95.4L/min的流量范圍，專為高壓工況設計，最高工作壓力可達400bar。
| 型號 | 脈沖系數 | 流量范圍 | 連接尺寸 | 齒輪材質 | 殼體材質 |
|---|---|---|---|---|---|
| G0.015-HP-BZ | 0.013ml/P | 10-327ml/min | G1/8 | SS316L | AL |
| G0.025-HP-BZ | 0.033ml/P | 27-831ml/min | G1/8 | SS316L | AL |
| G0.04-HP-BZ | 0.062ml/P | 50-1562ml/min | G1/4 | SS316L | AL |
| G0.1-HP-BZ | 0.155ml/P | 93-2790ml/min | G1/4 | SS316L | AL |
| G0.2-HP-BZ | 0.29ml/P | 174-5220ml/min | G3/8 | SS316L | AL |
| G0.4-HP-BZ | 0.6ml/P | 0.36-10.8L/min | G1/2 | SS316L | AL |
| G1.0-HP-BZ | 1ml/P | 0.6-18L/min | G1/2 | SS316L | AL |
| G2.0-HP-BZ | 2ml/P | 1.2-36L/min | G1 | SS316L | AL |
| G6.0-HP-BZ | 5.3ml/P | 3.1-95.4L/min | G2 | SS316L | AL |
I系列采用鑄鐵電泳殼體，提供更大的流量范圍選擇，從0.018L/min到240L/min，適用于重型工業應用。
| 型號 | 流量范圍 | 當量 | 排量 | 蓋子螺絲 |
|---|---|---|---|---|
| M6-ZT-BZ | 0.018-1.8L/min | 0.5ml/P | 1ml/圈 | M8 |
| M9-ZT-BZ | 0.09-9L/min | 2.5ml/P | 5ml/圈 | M10 |
| M12-ZT-BZ | 0.3-30L/min | 8.5ml/P | 17ml/圈 | M12 |
| M25-ZT-BZ | 0.8-80L/min | 23ml/P | 46ml/圈 | M16 |
| M50-ZT-BZ | 1.6-160L/min | 46ml/P | 92ml/圈 | M16 |
| M75-ZT-BZ | 2.4-240L/min | 69ml/P | 138ml/圈 | M16 |
選擇適合的板裝齒輪流量計型號時，請考慮以下因素：
| 應用場景 | 推薦系列 | 推薦型號 | 選型理由 |
|---|---|---|---|
| 高壓微量計量 | G系列 | G0.015-HP-BZ | 微小流量范圍，400bar高壓適用 |
| 一般工業流程 | G系列 | G0.4-HP-BZ | 中等流量，通用性強 |
| 大流量工業應用 | M系列 | I25-ZT-BZ | 大流量范圍，鑄鐵殼體耐用 |
| 重型工業流程 | M系列 | I75-ZT-BZ | 超大流量，適合連續生產 |
| 腐蝕性介質 | G系列 | G系列全型號 | SS316L齒輪材質，耐腐蝕性好 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽脠鼍啊⒔橘|(zhì)特性、流量范圍、工作壓力和工作溫度等信息。
| 流量范圍 | 10ml~95.4L/min |
|---|---|
| 工作壓力 | 400bar |
| 安裝方式 | 板裝式 |
| 殼體材質 | AL |
| 齒輪材質 | 316LSS |
| 介質類型 | 清潔液體，不適用于含有固體顆粒的流體 |
| 適用粘度 | 10000pa.s |
| 量程比 | 100：1 |
| 流量顯示 | 分體顯示 |
| 輸出信號 | 方波脈沖，4-20MA、RS485，RS232 Mudbus |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
板裝齒輪流量計廣泛應用于各種工業領域，特別適合高粘度介質的精密流量測量。
適用于重油等髙粘度油品的精確計量和控制
用于聚乙烯醇、樹脂等化工原料的流量測量
適用于高壓工藝流程中的微小流量準確計量
專門針對高粘度流體的精密流量測量需求
我們的工程師將在24小時內聯系您，提供專業的產品選型建議和技術支持
