基于科里奧利效應原理，直接測量流體質量流量，適用于多種工況和介質。
測量準確度可達0.1%~0.5%，可直接測量質量流量，無需額外轉換
可測量高粘度流體、漿液、懸浮液等多種介質，適應不同工況
可同時測量質量流量、密度和溫度，派生測量溶液濃度
對上下游直管段無特殊要求，安裝尺寸小，節省空間

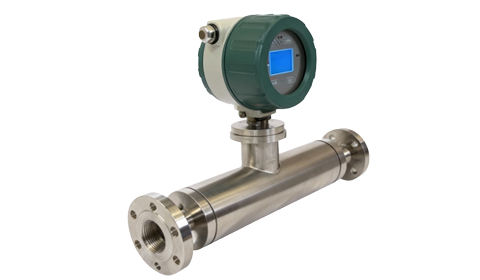

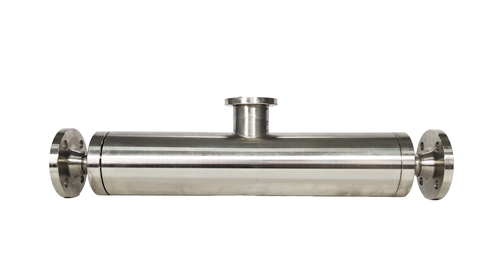

直管質量流量計是基于科里奧利力原理開發的一種新型流量測量儀表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計主要由流量測量傳感器和信號轉換器兩部分組成。
能夠直接測量流體的質量流量，對能源計量和化學反應等生產過程檢測控制具有重要意義
測量準確度高，測量準確度可保證在0.1%~0.5%，可測比大，一般保證基本準確度的可測比為10:1或20:1
應用范圍廣，除正常流體測量外還可測量一般流體測量儀表較難測量的工業介質，如高粘度流體、各種漿液、懸浮液等
直管質量流量計基于科里奧利力原理工作。當流體通過振動的測量管時，會產生科里奧利力，導致測量管發生扭曲。這種扭曲與流體的質量流量成正比，通過檢測測量管兩側的相位差，可以精確計算出質量流量。
實際流量傳感器并非實現旋轉運動，而代之以管道振動。彎管道的兩端被固定，在兩個固定點的中間位置給管道施加振動力，使其以固定點為軸以其自然頻率振動。當有流體流動時，受科里奧利力的影響，管道的兩個半段按相反的方向發生扭動，產生相位差，這一相位差同質量流量成正比。
正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。請遵循以下安裝指導：
注： 安裝前重要事項: 流量計傳感器安裝應使傳感器流向標識與流體流向一致；安裝時連接法蘭面應相互平行，避免產生附加應力。
流量傳感器的安裝基本原則是必須保證傳感器內的振管在垂直狀態工作?？梢源怪毕蛳掳惭b，也可以垂直向上安裝或者斜向安裝，但應避免橫向安裝。
科氏質量流量計是振動式工作儀表，傳感器安裝時應考慮相關管路做堅固的支撐，避免儀表及相關管路產生震動。若強烈的管道振動不可避免時，建議用柔性管將管道系統與儀表傳感器隔離。
測量液體流量時應盡可能使流體流向從下至上，同時應避免儀表安裝在管路最高處，防止管路氣體聚集影響儀表的正常工作。
流量計初始安裝后必須檢查流量計零點。若零點發生變化應進行零點校正操作，確保測量準確性。
以下是直管質量流量計常見故障及解決方法：
| 故障現象 | 可能原因 | 解決方法 |
|---|---|---|
| 零點漂移大 | 1. 流量計中介質是否滿管，且不流動 2. 流量計安裝管道是否固定，附近是否有較強振源或變頻器等干擾 3. 傳感器安裝有應力 | 1. 打料等方式使流量計滿管，關閉流量計兩端閥門 2. 加支撐或改用軟管連接 3. 連接管路與傳感器接口要同一軸心 |
| 瞬時流量顯示不正常 | 1. 管道實際流量是否超過儀表設置的最大量程 2. 連接傳感器管線是否有強烈振動 3. 查看流量計零點是否正常 | 1. 減小管道流量或者重新設置流量計最大流量 2. 加支撐或改用軟管連接 3. 滿足校準條件的情況下，校準零點 |
| 密度顯示不穩定 | 1. 管道中是否有氣泡 2. 檢測傳感器引腳參數是否正常 | 1. 查找氣泡產生原因（如調節閥安裝位置不正確） 2. 如不正常，聯系廠家售后 |
| 儀表沒有顯示 | 1. 儀表電源是否正常 2. 測量接線板電源是否正常 | 檢查電源電壓和接線端子，確保電源工作正常 |

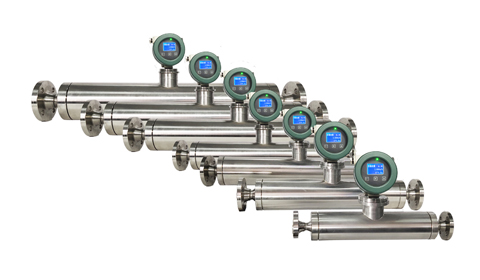

直管質量流量計提供多種型號，覆蓋從DN8到DN80的流量范圍，滿足不同應用需求。以下是詳細的型號規格表：
| 型號 | 通徑 | 流量范圍(kg/h) | 零點穩定性(kg/h) | 重量 |
|---|---|---|---|---|
| CX-CMF-008Z | 8 | 9.6～960 | 0.144 | 10 |
| CX-CMF-010Z | 10 | 15～1500 | 0.225 | 12 |
| CX-CMF-015Z | 15 | 30～3000 | 0.45 | 13 |
| CX-CMF-020Z | 20 | 60～6000 | 0.9 | 18 |
| CX-CMF-025Z | 25 | 96～9600 | 1.44 | 23 |
| CX-CMF-032Z | 32 | 18～18000 | 2.7 | 31 |
| CFM-CX-040Z | 40 | 300～30000 | 4.5 | 37 |
| CX-CMF-050Z | 50 | 480～48000 | 7.2 | 42 |
| CX-CMF-080Z | 80 | 1200～120000 | 18 | 66 |
注：流量范圍給出了兩個參數，中間參數為標準流量范圍，一般出廠檢驗按此量程進行檢驗，同時也建議用戶在此量程范圍內選用儀表；后一個參數為保證傳感器穩定工作的上限流量范圍。
直管質量流量計型號編碼包含口徑、公稱壓力、連接方式、精度、介質溫度、安裝方式、法蘭標準和傳感器類別等信息，具體編碼規則請參考產品手冊。
選擇適合的直管質量流量計型號時，請考慮以下因素：
| 應用場景 | 推薦型號 | 理由 |
|---|---|---|
| 實驗室微量計量 | CFM-CX-008Z, CFM-CX-010Z | 小流量范圍，高精度測量 |
| 化工過程控制 | CFM-CX-015Z, CFM-CX-020Z | 中等流量，耐腐蝕材質可選 |
| 高粘度介質測量 | CFM-CX-025Z, CFM-CX-032Z | 適合漿液、懸浮液等高粘度介質 |
| 工業批量生產 | CFM-CX-040Z, CFM-CX-050Z, CFM-CX-080Z | 大流量范圍，適合連續生產 |
溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。
| 測量流量 | 0~180t/h |
|---|---|
| 管道口徑 | DN8~80 |
| 測量精度 | 0.1~0.5% |
| 工作溫度 | -20℃～200℃ |
| 環境溫度 | -40℃～60℃ |
| 材質 | 測量管 316L，外殼 304 |
| 工作壓力 | 0～4.0MPa |
| 輸出信號 | 4-20mA, 脈沖輸出, RS485 |
| 電源供應 | 220VAC, 24VDC (可選) |
| 防爆標志 | Ex db ia IIC T6 Gb |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
直管質量流量計的特點確定了其可以在下述領域中得到廣泛的應用：
用于石油、化工原料及產品的裝車（裝船）、卸車（卸船）的計量及包裝計量
石油、化工、食品、醫藥行業生產過程對物料的精準計量、控制
高粘度物料的在線計量，例如瀝青、重油、油脂的計量
有懸浮物及固體顆粒物料的計量，例如水泥漿、石灰漿的計量
易凝固物料的保溫計量，例如瀝青等易凝固物料的計量實現保溫狀態工作
中高壓氣體的精確計量，例如CNG石油天然氣的計量
微小流量測量，例如精細化工及醫藥行業微小流量的測量
在線測量介質的密度，并以此派生出測量溶液的溶質所含的濃度
