結合多種測量技術的真空測量設備，覆蓋從低真空到高真空的廣泛測量范圍。
采用精密齒輪設計和先進傳感技術，確保流量測量精度高達±0.5%
316L不銹鋼和哈氏合金材質，適用于各種腐蝕性介質
毫秒級響應速度，實時監測流量變化
小巧體積，節省安裝空間，適合各種設備集成

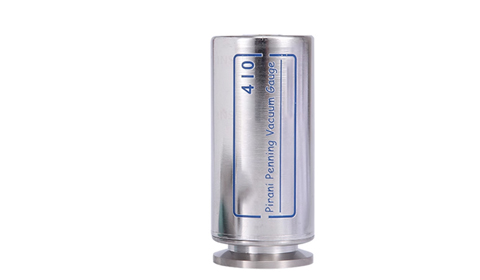

PRN410 是一款集成功能型全量程真空計，采用皮拉尼與冷陰極復合測量技術，覆蓋從低真空至高真空的廣泛測量范圍。設備具備模擬電壓輸出、數字通訊接口及可編程控制開關，適用于工業現場、實驗室及自動化系統中的真空度監測與控制。
2路獨立可設置控制點，可通過軟件設定啟停閾值，支持高于或低于設定值觸發。
標配模擬電壓輸出（0~10 VDC），可選RS485 Modbus-RTU數字通訊，支持與PLC、PC等設備連接。
提供多種氣體校準因子，支持空氣、氮氣、氦氣、氫氣等不同氣體環境的精確測量。
設備支持一鍵自動校準，用戶可在常壓或高真空環境下按下校準按鈕完成皮拉尼部分的校準。冷陰極部分具備自動跟蹤功能，長期穩定性好。設備結構支持定期清洗，維護方便。
PRN410 系列提供兩種主要型號，分別對應不同電氣接口和功能配置，用戶可根據系統集成需求選擇。
| 型號 | 電氣接口 | 顯示方式 | 控制開關 | 通訊方式 | 適用場景 |
|---|---|---|---|---|---|

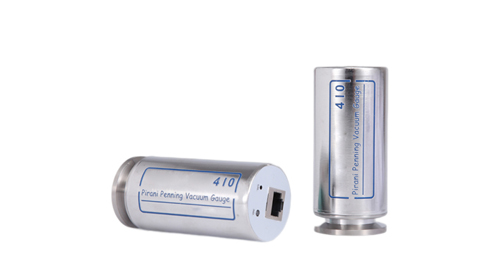

| PRN410B | RJ45 (FCC-68) | 無顯示 | 無 | 模擬輸出 (0-10 VDC) | 集成至PLC/DCS系統 |
| PRN410A | DB9 (D-Sub 9針) | 可選5位LED顯示 | 可選2路可編程開關 | 模擬輸出 + RS485 Modbus-RTU | 獨立儀表或通訊集成 |
注： PRN410A 為全功能可配置型號，用戶可根據實際需求選擇是否配備數字顯示、控制開關及通訊功能。
| 針腳 | 定義 | 說明 |
|---|---|---|
| 1 | +24 VDC | 供電正極 |
| 2 | 電源GND | 供電地 |
| 3 | 測量信號 | 模擬電壓輸出 (0-10 V) |
| 4 | 識別電阻 | 真空計識別 |
| 5 | 信號地 | 模擬輸出地 |
| 6 | 空 | 未使用 |
| 7 | NC | 未連接 |
| 8 | NC | 未連接 |
| 針腳 | 定義 | 說明 |
|---|---|---|
| 1 | 電源GND | 供電地 |
| 2 | 設定值輸出A | 控制開關1輸出 |
| 3 | 設定值輸出B | 控制開關2輸出 |
| 4 | 模擬量輸出 | 0-10 V模擬輸出 |
| 5 | RS485 D- (B) | Modbus數據線- |
| 6 | +24 VDC | 供電正極 |
| 7 | RS485 D+ (A) | Modbus數據線+ |
| 8 | 信號地 | 模擬輸出地 |
| 9 | NC | 未連接 |
實時顯示真空度數值，支持Pa、Torr、mBar單位切換，適用于現場讀數需求。
獨立可設置的控制點，閾值范圍2.0×10?? Pa ~ 9.9×10? Pa，支持常開/常閉邏輯。
支持多點通訊，波特率9600 bps，可實時讀取真空度、設置參數及執行校準。
DN25 ISO-KF法蘭 – 標配接口，適用于多數真空系統。
支持CF、NW、螺紋等接口定制，可適配特殊系統需求。
| 應用場景 | 推薦型號 | 推薦配置 | 理由 |
|---|---|---|---|
| PLC/DCS系統集成 | PRN410B | 標配 (無顯示/無開關) | 直接接入模擬輸入模塊，成本較低 |
| 獨立儀表或調試 | PRN410A | + LED顯示 + 控制開關 | 便于現場觀察與控制，無需上位機 |
| 自動化系統 | PRN410A | + RS485通訊 + 控制開關 | 支持遠程監控與邏輯控制 |
| 高精度實驗系統 | PRN410A | 全選配置 | 功能完整，支持?jǐn)?shù)據記錄與多路控制 |
溫馨提示：如需特殊氣體校準、非標接口或其他定制需求，請聯系我們的技術團隊獲取定制化解決方案。
| 防護等級 | IP40 |
|---|---|
| 重量 | 約310g |
| 響應時間 | < 100 ms |
| 測量范圍 | 1.0×10?? Pa ~ 1.0×10? Pa |
| 精度 | ±20% ~ ±50%（分段） |
| 重復性 | ±5% ~ ±25%（分段） |
| 工作環境 | 0℃ ~ +45℃，5% ~ 85% RH（不結露） |
| 存儲環境 | -40℃ ~ +75℃，5% ~ 90% RH（不結露） |
| 信號輸出 | 模擬量 0~10 VDC；可選RS485 Modbus-RTU；2路控制開關 |
| 供電電源 | 24 VDC ±5%，功耗 ≤ 2.5 W |
| 真空連接 | DN25 ISO-KF（默認），其他可定制 |
| 接觸材質 | SS304不銹鋼、Kovar 4150、鎢絲、饋通玻璃 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
用于PVD、CVD、刻蝕等工藝腔體的真空度監測。
適用于真空實驗、材料表面分析、真空鍍膜等科研場景。
集成于真空泵機組、真空爐、干燥設備等作為監測儀表。
用于凍干機、滅菌柜、隔離器等設備的真空控制。
適用于空間環境模擬、真空測試臺等高性能真空系統。
集成于PLC/DCS系統，實現真空過程的自動控制與記錄。
