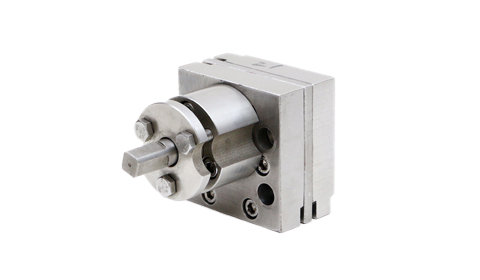

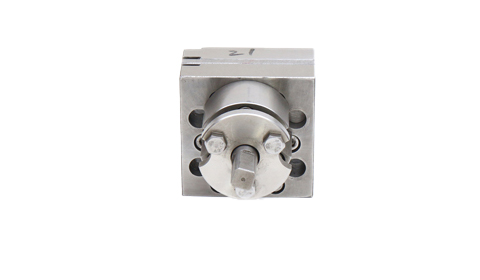

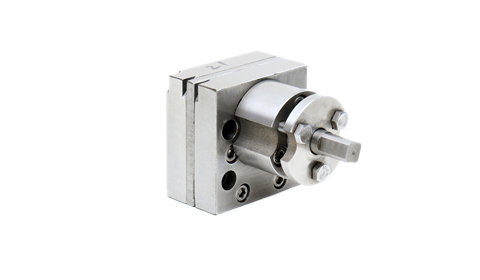

小排量齒輪計量泵

小排量齒輪計量泵，排量范圍0.05-2.4cc，重復精度0.2%，適用粘度高達500,000 cp。專為膠水、聚氨酯、熱熔膠等高粘度介質的微量點膠、涂布設計。了解型號參數。

產品概述小流量齒輪計量泵采用精密齒輪設計和先進制造工藝，專為微量液體輸送和高精度計量而設計。該系列泵具有卓越的計量精度、穩定的輸送性能和出色的可靠性，廣泛應用于點膠、灌裝、涂布等需...

排量范圍 0.05-2.4 CC
重復性 ±0.2%
適用轉速 10-100 rpm
流量范圍 0.5-192 ML/min (根據轉速調節)
計量精度 ±0.5% (校準條件下)
產品描述
型號規格
技術參數
應用領域

產品概述

小流量齒輪計量泵采用精密齒輪設計和先進制造工藝，專為微量液體輸送和高精度計量而設計。該系列泵具有卓越的計量精度、穩定的輸送性能和出色的可靠性，廣泛應用于點膠、灌裝、涂布等需要精確計量的工業領域。

產品特點

恒定排量

齒輪每旋轉一圈，排出的液體體積恒定，計量精確

低噪音運行

雙圓弧齒輪設計，嚙合平穩，噪音低，無困液現象

長壽命

齒輪齒廓面無相對滑動，齒面無磨損，使用壽命長

工作原理

小流量齒輪計量泵通過一對相互嚙合的齒輪（主動齒輪和被動齒輪）進行工作。當齒輪旋轉時，在輪齒逐漸脫離嚙合的吸液腔中，齒間密閉容積增大，形成局部真空，液體在壓差作用下吸入吸液室。隨著齒輪旋轉，液體在齒輪與殼體之間被推動前進，送到排液腔。在排液腔中兩齒輪逐漸嚙合，容積減少，齒輪間的液體被擠壓至排液口。

安裝指導

正確的安裝是確保計量泵準確計量和長期穩定運行的關鍵。請遵循以下安裝指導：

注： 安裝前重要事項: 在接入管道前，請確保泵體清潔，避免雜質進入泵腔影響精度。

1
泵體固定

安裝時將泵加以螺栓固定，不得有松動現象，以免發生強烈震動

2
轉向確認

泵的轉向嚴格按泵體表面所指示的轉向，核對電動機的電源是否符合轉向要求

3
管路連接

管口按轉向要求，與轉向同方向的一側為出口，嚴謹接反管路

4
排氣處理

管口固緊，不要有空氣進入吸入口，否則會產生氣蝕現象影響計量精度

使用注意事項

注意事項說明處理方法
禁止空轉安裝開機調試前，應將入口注入液料確保泵腔內有液體潤滑
壓力控制工作過程中注意出口壓力表，不要使泵腔壓力超過額定壓力安裝安全閥或溢流閥
介質過濾液料中不應有機械性雜質泵的吸入口應設置過濾器
安裝位置計量泵盡量安裝在靠近料槽處安裝應使泵低于液料槽至少30cm

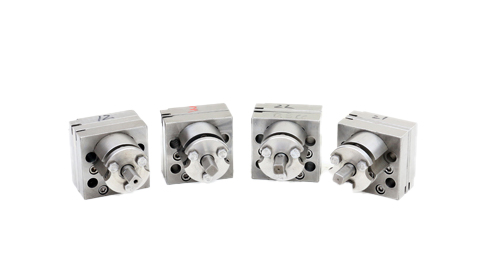

小流量齒輪計量泵型號規格表

小流量齒輪計量泵提供多種型號，覆蓋從0.05 CC/R到2.4 CC/R的排量范圍，滿足不同微量計量需求。以下是詳細的型號規格表：

GWMP 系列（后進后出）

型號排量 (CC/R)最佳流量范圍 (ML/min)泵板高度 (mm)總長度 (mm)驅動扭力
0.05CC0.050.5-2.536.9465.948 N.M
0.15CC0.151.5-924858 N.M
0.3CC0.33-2428858 N.M
0.6CC0.66-48288512 N.M
1.2CC1.212-96329012 N.M
2.4CC2.424-1923210012 N.M

注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。

材質說明

小流量齒輪計量泵提供多種材質選擇，以適應不同介質的計量需求：

部件標準材質可選材質特性
齒輪工具鋼司太立等特殊材料高硬度，耐磨性好
底蓋/殼體工具鋼不銹鋼/哈氏合金耐腐蝕，強度高
密封氟膠骨架油封石墨填料密封，聚四氟盤根密封適應不同工況要求

選型指南

選擇適合的小流量齒輪計量泵型號時，請考慮以下因素：

應用場景推薦型號理由
實驗室微量點膠0.05CC, 0.15CC極小流量，高精度控制
微量灌裝系統0.3CC, 0.6CC中等微量，穩定性好
小型涂布設備1.2CC, 2.4CC流量適中，適用多種膠水

溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。

主要技術參數

排量范圍 0.05-2.4 CC
重復性 ±0.2%
適用轉速 10-100 rpm
流量范圍 0.5-192 ML/min (根據轉速調節)
計量精度 ±0.5% (校準條件下)
適用介質 膠水、發泡劑、聚氨酯等膠類流體
適用粘度 100-500,000 cp
工作壓力 最小壓力 <0.5 MPa，最大壓力 <8 MPa
工作溫度 -20℃~200℃ (常規泵)，清洗溫度250℃
進出口配置 一進一出，轉向順時針
驅動方式 伺服電機、步進電機、防爆電機、無刷電機等可選

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

小流量齒輪計量泵廣泛應用于各種需要精確微量計量的工業領域，特別適合高精度點膠、灌裝和涂布應用。

點膠設備

用于硅膠、環氧樹脂、UV膠水等膠水的精密點膠控制

實驗室設備

用于實驗室微量液體分配、試劑添加和樣品制備

聚氨酯設備

用于聚氨酯發泡劑的精確計量和混合控制

熱熔膠設備

用于熱熔膠的精確計量和涂布應用

紡絲計量

用于紡絲過程的精確計量和控制

食品灌裝

用于食品行業的微量灌裝和調味品添加

制藥行業

用于制藥過程中原料添加和灌裝的精確計量

電子制造

用于電子行業的膠水點膠、封裝和底部填充
