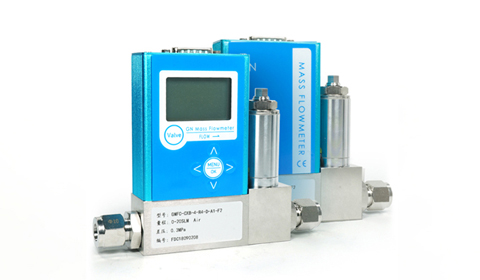

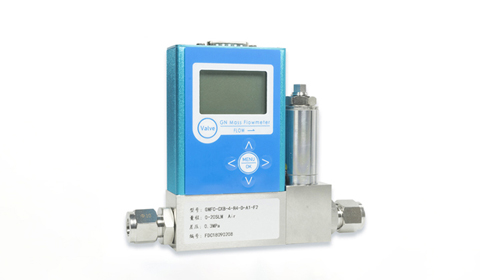

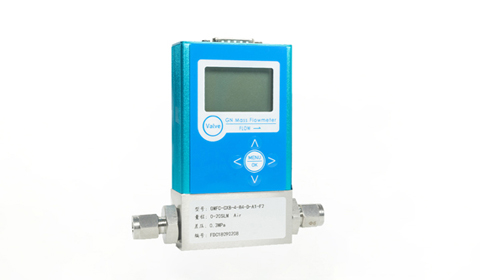

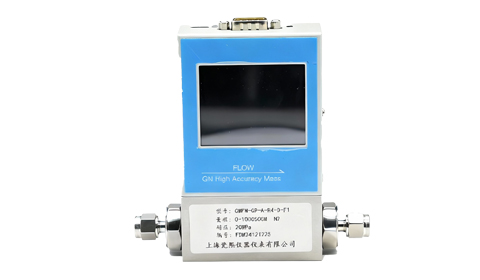

氣體質量流量計/控制器

提供高精度氣體質量流量計與控制器，采用熱式原理，精度1%F.S，流量范圍覆蓋0-3000SLM。支持LCD數顯、RS485通訊，適用于半導體、化工、科研等領域。

產品概述質量流量控制器（Mass Flow Controller 縮寫為 MFC）用于對氣體的質量流量進行精密測量和控制。它們在半導體和集成電路工業、特種材料學科、化學工業、石油工...

測量精度 ±1%F.S
工作溫度 0-70℃
量程范圍 0~3000SLM
工作壓差 0.1-0.5MPa
工作溫度 0-70℃
產品描述
型號規格
技術參數
應用領域

產品概述

質量流量控制器（Mass Flow Controller 縮寫為 MFC）用于對氣體的質量流量進行精密測量和控制。它們在半導體和集成電路工業、特種材料學科、化學工業、石油工業、醫藥、環保和真空等多種領域的科研和生產中有著重要的作用。

產品特點

高精度測量

準確度±1%F.S，重復精度±0.2%F.S，線性±0.5-1.5%F.S

快速響應

響應時間1-4秒，電特性10秒，實時監測和控制流量變化

多種接口

RS485 MODBUS協議，4-20mA/0-5V模擬量輸出，DB15電氣連接

工作原理

CX系列氣體質量流量控制器卓越的精度、堅固性及可靠性源于我公司獨特的傳感器探頭。該密封探頭由兩傳感元件組成——速度傳感器及溫度傳感器，能自動校正溫度及壓力變化產生的影響。儀表電路將速度傳感器加熱到高于氣體溫度的一個常數值，然后測量氣體流量的冷卻效果。通過測量保持恒溫差所消耗的電功率與氣體的質量流量成正比的原理計算流量。

氣體轉換系數

質量流量控制器、質量流量計出廠時一般用空氣或者氮氣標定，實際使用中如果是其他氣體，必要時可進行讀數修正，方法是以流量顯示儀顯示的流量乘以流量轉換系數。

氣體代號轉換系數氣體代號轉換系數
空氣0081.006氮氣0011.415
氬氣0041.415氮氣0131.000
氧氣0150.992氫氣0071.010
二氧化碳0250.737甲烷0280.719
氨氣0290.719氦氣0021.415

注：以上為部分常用氣體的轉換系數，完整的氣體轉換系數表請參考產品說明書。對于混合氣體，其轉換系數需按特定公式計算。

CX系列型號規格表

CX系列提供多種型號的氣體質量流量計和控制器，覆蓋從≤10 SCCM到3000 SLM的流量范圍，滿足不同應用需求。

數顯氣體質量控制器選型表

型號代碼流量范圍供電電壓輸出信號顯示通訊精度連接方式
GMFC-CXB-4-R4-D-A1-F1≤10 SCCM24V0-5V / 4-20mALCDRS485±1%FS6mm卡套
GMFC-CXB-4-R4-D-A1-F210 SCCM - 30 SLM24V0-5V / 4-20mALCDRS485±1%FS6mm卡套
GMFC-CXB-4-R4-D-A1-F330 - 150 SLM12-24V0-5V / 4-20mALCDRS485±1%FS10mm卡套
GMFC-CXB-4-R4-D-A1-F4150 - 250 SLM12-24V0-5V / 4-20mALCDRS485±1%FS10mm卡套
GMFC-CXB-4-R4-D-A1-F5300 - 1000 SLM24V0-5V / 4-20mALCDRS485±1%FS12mm卡套
GMFC-CXB-4-R4-D-A1-F61000 - 2000 SLM24V0-5V / 4-20mALCDRS485±1%FS12mm卡套
GMFM-CXB-4-R4-D-A1-F72000 - 3000 SLM24V0-5V / 4-20mALCDRS485±1%FS12mm卡套

數顯氣體質量流量計選型表

型號代碼流量范圍供電電壓輸出信號顯示通訊精度連接方式
GMFM-CXB-4-R4-D-A1-F1≤10 SCCM12-24V0-5V / 4-20mALCDRS485±1%FS6mm卡套
GMFM-CXB-4-R4-D-A1-F210 SCCM - 30 SLM12-24V0-5V / 4-20mALCDRS485±1%FS6mm卡套
GMFM-CXB-4-R4-D-A1-F330 - 150 SLM12-24V0-5V / 4-20mALCDRS485±1%FS10mm卡套
GMFM-CXB-4-R4-D-A1-F4150 - 250 SLM12-24V0-5V / 4-20mALCDRS485±1%FS12mm卡套
GMFM-CXB-4-R4-D-A1-F5300 - 1000 SLM12-24V0-5V / 4-20mALCDRS485±1%FS12mm卡套
GMFM-CXB-4-R4-D-A1-F61000 - 2000 SLM12-24V0-5V / 4-20mALCDRS485±1%FS12mm卡套
GMFM-CXB-4-R4-D-A1-F72000 - 3000 SLM12-24V0-5V / 4-20mALCDRS485±1%FS12mm卡套

模擬氣體質量控制器選型表

型號代碼流量范圍供電電壓輸出信號顯示精度連接方式
GMFC-CXC-A-N-A1-F1≤10 SCCM±15V / 24V0-5V / 4-20mA無顯示±1%FS6mm卡套
GMFC-CXC-A-N-A1-F210 SCCM - 30 SLM±15V / 24V0-5V / 4-20mA無顯示±1%FS6mm卡套
GMFC-CXC-A-N-A1-F330 - 150 SLM±15V / 24V0-5V / 4-20mA無顯示±1%FS10mm卡套

模擬氣體質量流量計選型表

型號代碼流量范圍供電電壓輸出信號顯示精度連接方式
GMFM-CXC-A-N-A1-F1≤10 SCCM24V0-5V / 4-20mA無顯示±1%FS6mm卡套
GMFM-CXC-A-N-A1-F210 SCCM - 30 SLM24V0-5V / 4-20mA無顯示±1%FS6mm卡套
GMFM-CXC-A-N-A1-F330 - 150 SLM24V0-5V / 4-20mA無顯示±1%FS10mm卡套

型號代碼說明

代碼含義說明
GMFC氣體質量流量控制器帶控制功能
GMFM氣體質量流量計僅測量功能
CXB數顯系列帶LCD顯示和通訊功能
CXC模擬系列無顯示，模擬信號輸出
代碼位置代碼含義說明
輸出信號44-20mA輸出電流信號輸出
通訊接口R4RS485通訊MODBUS協議
顯示類型DLCD顯示數顯功能
顯示類型N無顯示模擬型號
信號類型A10-5V輸出電壓信號輸出
流量范圍F1≤10 SCCM微小流量
流量范圍F210 SCCM - 30 SLM小流量
流量范圍F330 - 150 SLM中等流量
流量范圍F4150 - 250 SLM大流量
流量范圍F5300 - 1000 SLM超大流量
流量范圍F61000 - 2000 SLM工業級流量
流量范圍F72000 - 3000 SLM特大型流量

選型指南

選擇適合的氣體質量流量計/控制器型號時，請考慮以下因素：

應用場景推薦型號系列理由
實驗室研究GMFC-CXB / GMFM-CXB F1-F2系列小流量范圍，高精度測量，LCD顯示，適合實驗室環境
半導體工藝GMFC-CXB F1-F3系列精確控制，RS485通訊，適合工藝氣體控制
工業過程控制GMFC-CXB F3-F5系列中等流量，穩定可靠，適合工業環境
環保監測GMFM-CXB F2-F4系列流量測量，數據記錄，RS485通訊
OEM設備集成GMFC-CXC / GMFM-CXC系列無顯示，體積小巧，適合設備內置
大型工業裝置GMFC-CXB F5-F7系列大流量控制，工業級可靠性

溫馨提示：所有產品均采用氮氣標定，如使用其他氣體需進行系數轉換。如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽脠鼍?、介質特性、流量范圍、精度要求和安裝環境等信息。

主要技術參數

測量精度 ±1%F.S
工作溫度 0-70℃
量程范圍 0~3000SLM
工作壓差 0.1-0.5MPa
工作溫度 0-70℃
耐壓 3MPa（高壓定制咨詢工程師）
數字量 RS485 MODBUS 協議
模擬量 DC 0-5V , 4-20mA 可選
供電 DC +15V/24V 可選，流量計<400mA，控制器<600mA
底座材質 316L 不銹鋼
密封材質 氟橡膠，丁晴橡膠，氯丁橡膠
氣路接頭 Φ3, Φ6, Φ10, 1/8″, 1/4″, 3/8″

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

CX系列氣體質量流量計/控制器廣泛應用于各種工業領域，特別適合需要精密氣體流量測量和控制的場合。

半導體制造

用于擴散、外延、CVD、氧化、等離子刻蝕、濺射、離子注入等工藝

化學工業

用于化工過程控制、反應釜加注、混氣配氣系統

制藥行業

用于制藥過程中氣體流量精密控制和監測

環保監測

用于環境監測、廢氣處理系統中的氣體流量測量

科研實驗

用于實驗室研究、分析儀器、氣相色譜儀等

真空技術

用于真空鍍膜、真空爐等設備中的氣體流量控制

光伏產業

用于太陽能電池板制造過程中的氣體流量精確控制

醫療設備

用于呼吸機、麻醉機等醫療設備中的氣體輸送控制
