產品特點
拋光表面
光潔的表面提供了美觀和便于清潔的特性
高清潔度
適用于對清潔度有較高要求的應用場景
精確計量
摩擦片結構設計，計量精度表現良好
應用廣泛
摩擦片結構使應用場景較為廣泛
產品描述
型號規格
技術參數
應用領域
產品概述

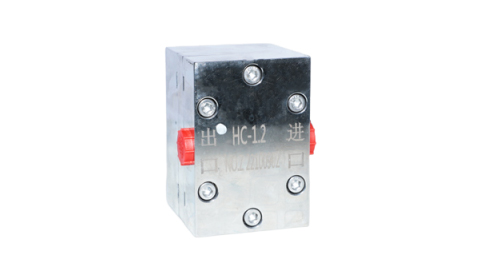

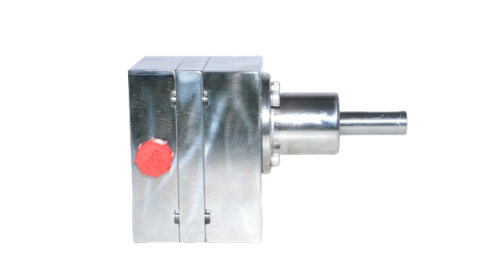

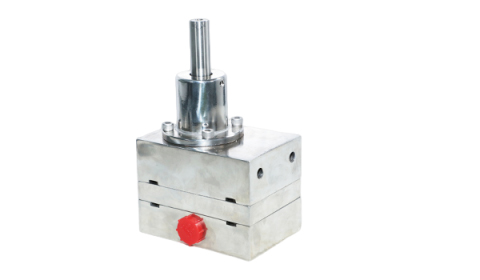

CX-HC系列為拋光版摩擦片結構齒輪計量泵，光潔的表面提供了美觀和便于清潔的特性，適用于對清潔度有較高要求的場景。該系列產品計量精度表現良好，摩擦片結構使其應用場景較為廣泛。
產品特點
表面拋光處理
泵體表面經過精細拋光處理，光潔度高，便于清潔和維護
衛生級設計
適用于對衛生要求較高的行業，如日化、食品、制藥等
穩定計量
摩擦片結構設計，確保計量穩定性和重復性表現良好
廣泛適用
適用于多種流體介質，應用場景較為廣泛
工作原理
CX-HC系列齒輪計量泵基于齒輪嚙合原理工作。當電機驅動主動齒輪旋轉時，從動齒輪隨之嚙合轉動，在齒輪嚙合處形成密閉腔室。流體從進口端被吸入密閉腔室，隨著齒輪轉動被推送至出口端，實現流體的精確輸送和計量。拋光表面和摩擦片結構設計使其特別適合對清潔度要求較高的應用場景。
安裝指導
正確的安裝是確保計量泵準確工作和長期穩定運行的關鍵。請遵循以下安裝指導：
注： 安裝前重要事項: 在接入管道前，請確保管道系統徹底清潔，避免雜質進入泵體影響正常工作。
1
基礎固定
將泵體牢固安裝在平穩的基礎上，確保安裝環境清潔，避免污染。
2
管道連接
使用潔凈的管道連接，確保進出口連接正確，泵體箭頭方向與流體流向一致。
3
電氣連接
按照電氣圖紙正確連接電源和控制線路，確保接地可靠。
4
調試運行
開機前檢查各部件連接情況，先點動運行確認轉向正確，進行試運行。
型號規格表
CX-HC系列提供多種型號，覆蓋不同的流量范圍，滿足多樣化應用需求。
| 型號 | 理論排量 (ml/轉) | 適用系列 | B/C/W進出口管徑 | B/C/W螺紋 |
|---|---|---|---|---|
| CX-HC0.8 | 0.88 | C | DN10 | G3/8 |
| CX-HC1.6 | 1.56 | C | DN10 | G3/8 |
| CX-HC3.2 | 3.24 | C | DN10 | G3/8 |
| CX-HC6.3 | 6.35 | C | DN15 | G1/2 |
| CX-HC10 | 10.02 | C | DN15 | G1/2 |
| CX-HC16 | 16.2 | C | DN20 | G3/4 |
| CX-HC25 | 25.41 | C | DN20 | G3/4 |
| CX-HC40 | 40.28 | C | DN25 | G1 |
| CX-HC63 | 63.3 | C | DN32 | G1-1/4 |
| CX-HC80 | 80.13 | C | DN32 | G1-1/4 |
| CX-HC120 | 117.64 | C | DN40 | G1-1/2 |
| CX-HC160 | 158.56 | C | DN40 | G1-1/2 |
注：以上參數為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。
材質說明
CX-HC系列提供多種材質選擇，以適應不同介質的輸送需求：
| 部件 | 可選材質 | 特性 |
|---|---|---|
| 泵殼 | 304, 316L, 2205, 2507 | 耐腐蝕、表面拋光處理 |
| 軸 | 440C, 2205, 2507, 陶瓷 | 高強度、耐磨性能良好 |
| 密封 | 機械密封，填料密封 | 適應不同工況需求 |
| 靜密封 | 氟橡膠，全氟醚，包四氟，全四氟 | 耐腐蝕、耐溫性能良好 |
主要技術參數
| 工作溫度 | 0-90℃ |
|---|---|
| 適用粘度 | <1000cps |
| 工作壓力 | <30 Bar |
| 轉速范圍 | <1500 r/min |
| 泵殼材質 | 304, 316L, 2205, 2507 |
| 軸材質 | 440C, 2205, 2507, 陶瓷 |
| 密封形式 | 機械密封，填料密封 |
| 靜密封材質 | 氟橡膠，全氟醚，包四氟，全四氟 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
CX-HC系列齒輪計量泵廣泛應用于各種對清潔度有較高要求的工業領域，特別適合日化、食品、制藥等行業。
日化行業
用于洗發水、沐浴露、洗衣液等日化產品的精確計量和輸送
食品加工
用于食用油、食品添加劑等食用物料的精確計量和添加
制藥行業
用于醫藥中間體、原料藥等對清潔度要求較高的物料輸送
農藥生產
用于農藥制劑生產過程中的精確計量和配料
油墨生產
用于印刷油墨、書寫油墨等產品的精確配料和輸送
實驗室應用
用于實驗室中小批量、高精度物料的計量和轉移
典型應用物料
CX-HC系列齒輪計量泵適用于多種對清潔度有要求的流體物料，包括但不限于：
| 行業 | 典型應用物料 |
|---|---|
| 日化 | 洗發水、沐浴露、洗衣液、護膚品 |
| 食品 | 食用油、食品添加劑、調味品 |
| 制藥 | 醫藥中間體、原料藥、制劑 |
| 農業 | 農藥、液體肥料、農業添加劑 |
| 印刷 | 油墨、印刷助劑、染料 |
