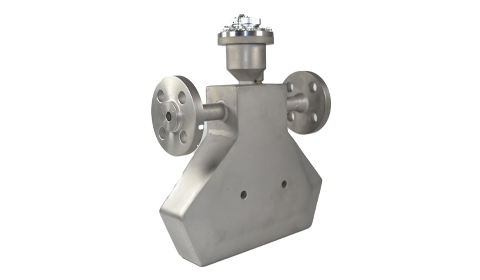

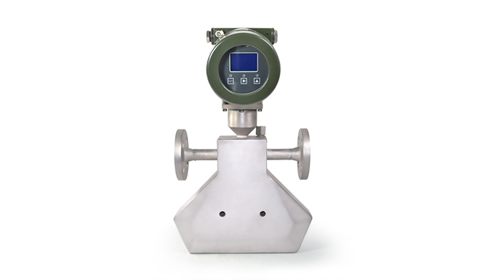

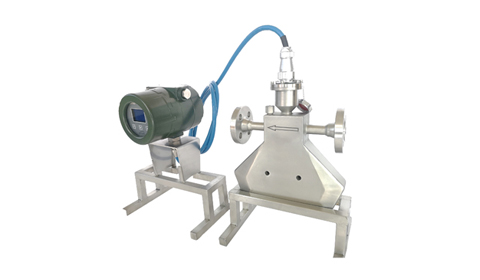

三角型科里奧利質量流量計

三角型科里奧利質量流量計，三角型測量管設計，適用于高粘度介質和混相流測量。精度0.2%，口徑DN3-DN15，為復雜流體提供精確質量流量解決方案。

產品概述三角型科里奧利質量流量計是根據科里奧利力原理開發的一種流量測量儀表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計由流量測量傳感器和信號轉換器兩部分組成。工作原理當...

環境溫度 -40℃~60℃
口徑范圍 DN3-DN15
接液材質 316L/304
測量精度 0.1%～0.5%
防爆標志 Exd[ia] II CT6Gb
產品描述
型號規格
技術參數
應用領域

產品概述

三角型科里奧利質量流量計是根據科里奧利力原理開發的一種流量測量儀表，可直接測量封閉管道內流體的質量流量和介質的密度。流量計由流量測量傳感器和信號轉換器兩部分組成。

工作原理

當一個位于旋轉運動的管子內的質點做朝向旋轉中心或離向旋轉中心的運動時，將產生一慣性力，即科里奧利力。實際的流量傳感器并非實現旋轉運動，而代之以管道振動。

一個管道的兩端被固定，在兩個固定點的中間位置給管道施加振動力，使其以固定點為軸以其自然頻率振動。當管道內沒有流體流動時，管道只受外加振動力作用，管道兩個半段振動方向相同，沒有相位差。當有流體流動時受管道內流動的介質質點科氏力的影響，管道的兩個半段以相反的方向發生扭動，產生相位差，這一相位差同質量流量成正比。傳感器的設計就是把科氏力的測量轉為對振動管兩側相位時差的測量。

主要特點

直接測量質量流量

能夠直接測量流體的質量流量，對能源的計量和化學反應等生產過程檢測控制具有重要意義。

測量準確度高

測量準確度可保證在0.1%～0.5%，滿足高精度計量需求。

緊湊設計

三角型結構設計，安裝尺寸小，適合空間受限的應用場景。

應用范圍廣

除正常的流體測量外還可測量一般流體測量儀表較難測量的工業介質，如高粘度流體、各種漿液、懸浮液等。

多參數測量

可在線測量被測介質的密度、溫度等參數，并以此派生測量溶液中溶質的濃度。

安裝簡便

安裝要求不高，對上下游管段沒有什么要求，運行可靠、維修率低。

三角型傳感器規格及技術參數

三角型結構質量流量計傳感器適用于DN3至DN15的通徑范圍。

通徑 (DN) mm流量范圍 kg/h零點穩定性 kg/h
30.96～960.0144
65.4～5400.081
89.3～9600.144
1015～15000.225
1530～30000.45

注：流量范圍給出了兩個參數，中間參數為標準流量范圍，一般出廠檢驗按此量程進行檢驗，同時也建議用戶在此量程范圍內選用儀表；后一個參數為保證傳感器穩定工作的上限流量范圍。

流量測量精度

流量計精度測量誤差重復性
0.1%±0.1% ±（零點穩定性/測量值）%1/2測量誤差%
0.15%±0.15% ±（零點穩定性/測量值）%1/2測量誤差%
0.2%±0.2% ±（零點穩定性/測量值）%1/2測量誤差%


主要技術參數

環境溫度 -40℃~60℃
口徑范圍 DN3-DN15
接液材質 316L/304
測量精度 0.1%～0.5%
防爆標志 Exd[ia] II CT6Gb
工作壓力 0～4.0MPa(高壓定制咨詢工程師）
介質工作溫度 標準型：-50～200℃ 高溫型：-50～350℃ 低溫型：-200～100℃
密度測量范圍 0.3～3.000g/cm3
密度測量精度 ±0.002g/cm3
溫度測量范圍 -200～350℃
溫度測量精度 ±1℃

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

三角型科里奧利質量流量計的特點確定了其可以在下述領域中得到廣泛的應用：

精細化工

精細化工及醫藥行業微小流量的測量，對物料進行精準計量

生物制藥

生物制藥行業對原料、中間體和成品的精確計量和控制

高粘度物料

高粘度物料的在線計量，例如瀝青、重油、油脂的計量

實驗室研究

實驗室研究中需要精確測量小流量的應用場景

超低溫介質

超低溫介質流量的測量，例如液氮、液氧等液化氣的測量

高溫介質

高溫介質的流量測量，例如高溫油（溫度可達200～300℃）的測量

密度及濃度測量

在線測量介質的密度，并以此派生出測量溶液的溶質所含的濃度

過程控制

石油、化工、食品行業生產過程對物料的精準計量、控制
