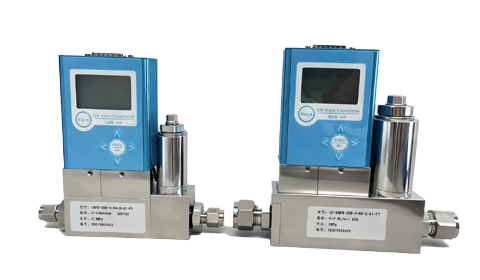

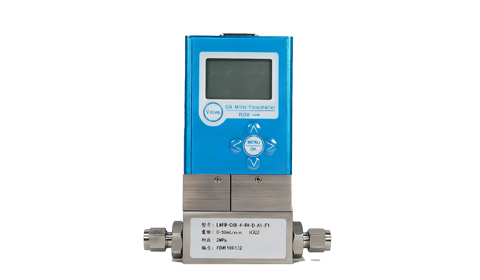

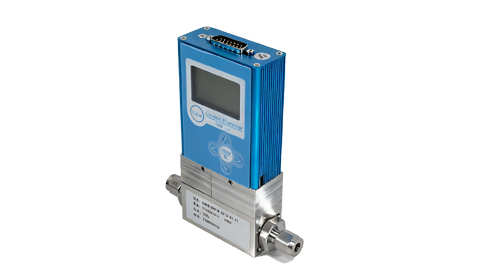

液體質量流量計/控制器

液體質量流量計/控制器，專為微小流量精密測控設計，重復精度高達0.2%F.S，量程范圍0~20L/min。適用于化工、制藥、新能源等領域的液體精確計量與控制。

產品概述液體質量流量計/控制器具備液體流量測量功能，并可以接受計算機設定流量值，通過 PID 調節控制調節閥，自動完成流量調節。流量控制器具有體積小，集成度高，準確度高，調節時間小...

量程范圍 0~20L/min
重復精度 ±0.2%F.S
工作壓差 0.1~0.5MPa
耐壓 1.0MPa
工作環境溫度 0~70℃
產品描述
型號規格
技術參數
應用領域

產品概述

液體質量流量計/控制器具備液體流量測量功能，并可以接受計算機設定流量值，通過 PID 調節控制調節閥，自動完成流量調節。流量控制器具有體積小，集成度高，準確度高，調節時間小，使用方便，工作穩定等特點，另根據不同介質，需具備防爆功能。

核心特點

高精度測量

準確度可達±0.3%-2%F.S，滿足精密液體流量控制需求

快速響應

電特性響應時間：10秒，液特性響應時間：1-4秒

穩定可靠

采用316L不銹鋼底座，多種密封材質可選，適用于多種液體介質

工作原理

液體質量流量控制器具備采集管路液體流量的功能，并能夠接受計算機設定值，通過PID程序控制調節閥，完成流量的自動化調節。本流量控制器具有體積小，集成度高，準確度高，調節時間小，使用方便，工作穩定等特點。

操作與維護

安裝注意事項

  • 加裝過濾器凈化液體

  • 出口加裝單向閥防回流

  • 保持安裝面水平

  • 非水平安裝需調整零點

日常維護

  • 定期檢查過濾器

  • 檢查閥口密封情況

  • 監控零點穩定性

  • 定期校準

故障處理

  • 無液體流過檢查設定值

  • 控制不穩定檢查壓差

  • 零點不穩檢查傳感器

  • 聯系技術支持

型號規格表

微小液體質量流量控制器提供多種型號，滿足不同應用場景的需求：

產品類型型號代碼量程范圍精度主要應用
液體質量流量控制器CX-LFC-F10-1 L/min±1.0% F.S實驗室研究、分析儀器
液體質量流量控制器CX-LFC-F22-5 L/min±1.0% F.S醫藥制造、化工過程
液體質量流量控制器CX-LFC-F35-20 L/min±1.0% F.S工業批量生產、環保監測
液體質量流量計CX-LFM-F10-1 L/min±1.0% F.S精密測量、科研實驗
液體質量流量計CX-LFM-F22-5 L/min±1.0% F.S過程監測、質量控制
液體質量流量計CX-LFM-F35-20 L/min±1.0% F.S工業流量監測、批量控制

注：以上為標準型號，可根據客戶需求定制特殊量程、精度、接口和材質。所有產品出廠通常用水(H?O)標定，如需要使用其他液體標定，請?jiān)谟嗀洉r(shí)說明。質量流量的單位規定為:L/H，標準狀態規定為：溫度---273.15K (0℃); 氣壓---101325 Pa (760mm Hg)。

選型指南

選擇適合的微小液體質量流量控制器時，請考慮以下因素：

考慮因素選擇要點建議
流量范圍根據實際應用的最大和最小流量確定選擇量程比實際最大流量稍大的型號
介質類型液體類型，腐蝕性或非腐蝕性根據介質選擇相應的密封材料和接頭材質
精度要求根據工藝要求的控制精度確定常規應用選擇±0.5%，高精度應用可選擇±0.3%
壓力條件工作壓差和最大耐壓確保產品耐壓高于系統最大壓力
控制需求只需測量還是需要控制測量選擇LFM，控制選擇LFC
安裝環境是否需要防爆，安裝位置限制防爆環境選擇防爆型號，注意安裝方向

溫馨提示：使用液體必須凈化，切忌粉塵、氣體和油污。必要時加裝過濾器，如果流量計出口接有液體源瓶，應在流量計出口加裝單向閥，防止液體回流損壞流量計。如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。

主要技術參數

量程范圍 0~20L/min
重復精度 ±0.2%F.S
工作壓差 0.1~0.5MPa
耐壓 1.0MPa
工作環境溫度 0~70℃
數字量 RS485 MODBUS 協議
供電 DC +24V ，供電電流大于 500mA
電氣連接 DB15
漏率 1×10-8SCCSHe
底座材質 316L 不銹鋼
密封材質 氟橡膠，丁晴橡膠，氯丁橡膠
氣路接頭 74°錐外螺紋M18*1.5

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

液體質量流量計/控制器在多個領域有著廣泛應用：

化工過程

用于化工生產中的精密液體配料、反應物添加和過程控制

醫藥制造

在制藥工業中用于精確控制藥液流量，確保藥品質量一致性

實驗室研究

科研實驗室中用于精密液體流量控制和測量，確保實驗準確性

分析儀器

為液相色譜儀等分析設備提供精確的液體流量控制

環保監測

環境監測設備中用于采樣液體流量的精確控制和分析

水處理系統

用于水處理過程中的化學藥劑添加和流量監控

石油工業

在石油化工中用于添加劑注入、催化劑流量控制等應用

食品飲料

食品飲料生產中用于精確控制原料添加和混合比例
