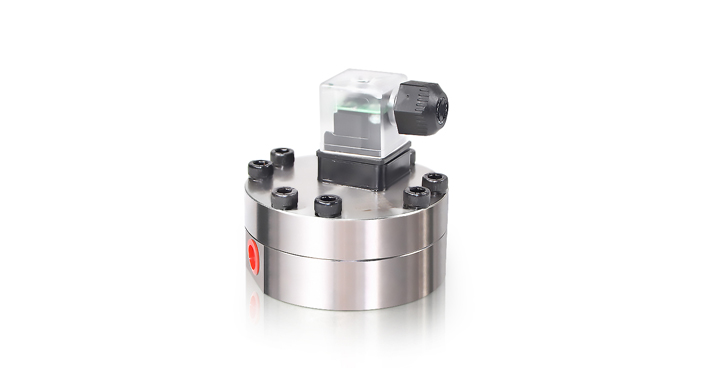

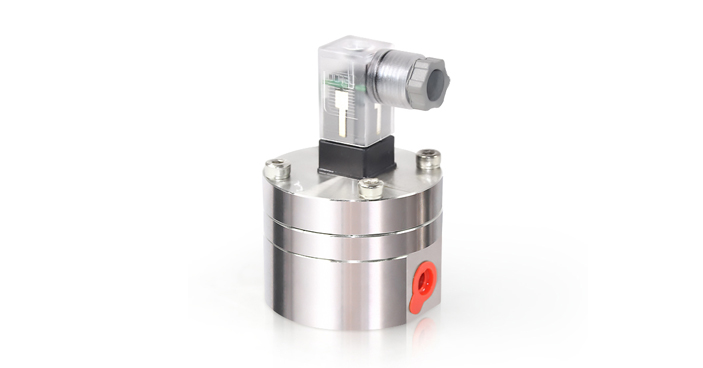

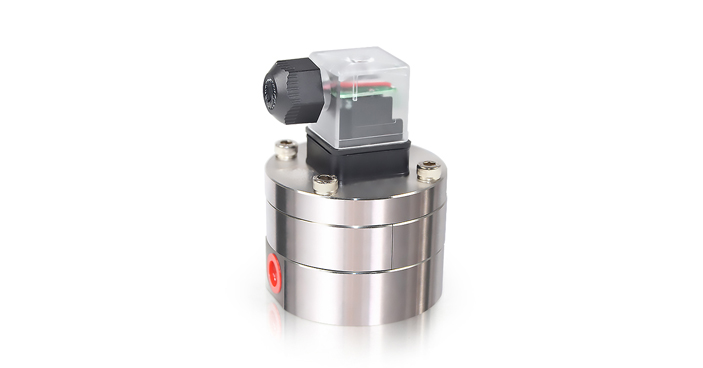

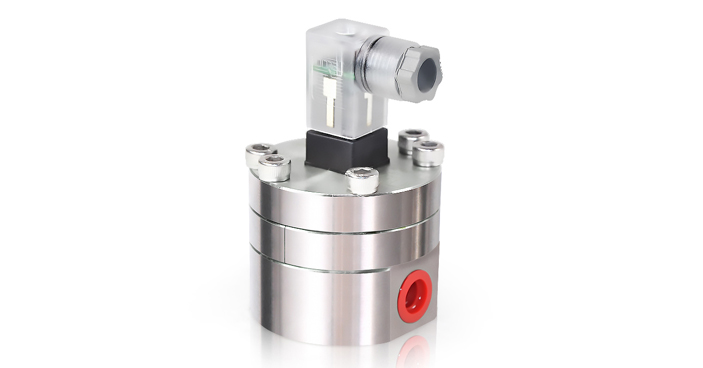

M系列齒輪流量計

微小液體流量計，專為微小流量測量設計，流量范圍3ml-83L/min，精度0.5%-1.0%。齒輪材質可選PPS或316L，適用于化工、制藥、食品行業的精密計量。

產品概述M系列齒輪流量計采用精密齒輪設計和先進傳感技術，專為高精度氣體流量測量而設計。該系列流量計具有卓越的測量精度、快速的響應速度和出色的可靠性，廣泛應用于半導體制造、實驗室研究...

流量范圍 3ml~83L/min
測量精度 0.5~1.0%
齒輪材質 PPS/316LSS
殼體材質 AL/316LSS
電源供電 5-24VDC
產品描述
型號規格
技術參數
應用領域

產品概述

M系列齒輪流量計采用精密齒輪設計和先進傳感技術，專為高精度氣體流量測量而設計。該系列流量計具有卓越的測量精度、快速的響應速度和出色的可靠性，廣泛應用于半導體制造、實驗室研究、生物制藥和化工過程控制等領域。

產品特點

適合低粘度介質

若介質有潤滑性，泄漏誤差愈小，對測量越有利

緊湊設計

體積小、重量輕、運行時振動噪聲小，節省安裝空間

多種應用場景

適用于脈動流體測量，可用于微量短時間定量添加

工作原理

M系列齒輪流量計基于正位移原理工作。當流體通過流量計時，會驅動一對精密橢圓齒輪旋轉。橢圓齒輪的旋轉速度與流體流量成正比，通過檢測橢圓齒輪的旋轉速度，可以精確計算出流體的流量。

安裝指導

正確的安裝是確保流量計準確測量和長期穩定運行的關鍵。請遵循以下安裝指導：

注： 安裝前重要事項: 在接入管道前，請務必先連接電路，測試信號是否正常匹配（可以通過手撥動齒輪或用嘴吹流量計讓齒輪轉動，檢查脈沖信號）。

1
管路清潔

安裝前應徹底清洗管道，并在流量計前安裝過濾器(建議200目以上濾網)，以防止雜物進入流量計。

2
安裝方向

應注意必須把流量計的軸安成水平位置，即蓋子與水平面垂直。對于超微小流量的計量，最佳安裝是下進上出。

3
液體流向

流量計殼體上箭頭指向應與被安裝管道的液體流動方向一致。

4
旁路設置

連續流動的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。

故障排除指南

以下是M系列齒輪流量計常見故障及解決方法：

故障現象可能原因解決方法
齒輪不轉動異物阻塞，齒輪被雜物卡住拆除儀表、清潔轉子，管道必須安裝過濾器
齒輪不轉動管道過濾器堵塞清潔過濾器
齒輪不轉動損壞轉子，齒輪軸變形更換齒輪，管道必須安裝過濾器
流量變?。ㄗ枇ψ兇螅?/td>過濾器部分堵塞清潔過濾器
流量變小（阻力變大）液體太粘了不要超過流量計規定粘度
流量誤差偏大實際使用流量范圍低于或大于可用量程不要超限使用
流量誤差偏大液體中含有空氣避免管路中有空氣
儀表無脈沖信號電路故障更換電路
儀表無脈沖信號齒輪卡住需清洗齒輪和腔體

M系列型號規格表

M系列提供多種型號，覆蓋從3 ml/min到83,000 ml/min的流量范圍，滿足不同應用需求。以下是詳細的型號規格表：

型號K系數流量范圍 (ml/min)連接尺寸齒輪材質殼體材質
CX-M2.10.055 mL/p3-180G1/8PPSAL316LSS
CX-M5.20.11 mL/p6.6-400G1/8PPS/316LAL316LSS鑄造304
CX-M5.10.25 mL/p15-900G1/8PPS/316LAL31LSS鑄造304
CX-M60.5 mL/p30-1800G1/8
G1/4		PPS/316LAL316LSS鑄造304
CX-M92.5 mL/p150-9000G1/4PPS/316LAL316LSS鑄造304
CX-M128.5 mL/p510-30600G1/2PPS/316LAL316LSS鑄造304
CX-M2523 mL/p1300-83000G1PPS/316LAL316LSS鑄造304

注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。如需精確選型，請聯系我們的技術工程師。

材質說明

M系列流量計提供多種材質選擇，以適應不同介質的測量需求：

材質代碼材質名稱特性適用介質
AL鋁合金輕量、經濟、耐一般腐蝕油、非腐蝕性液體
316LSS316L不銹鋼耐腐蝕、強度高水、大多數化學介質、食品、醫藥

選型指南

選擇適合的M系列流量計型號時，請考慮以下因素：

應用場景推薦型號理由
實驗室微量計量CX-M2.1, CX-M5.2小流量范圍，高精度測量
化工過程控制CX-M5.1, CX-M6中等流量，耐腐蝕材質可選
潤滑系統監測CX-M9, CX-M12適合油脂等高粘度介質
工業批量生產CX-M12, CX-M25大流量范圍，適合連續生產

溫馨提示：如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽?yīng)用場景、介質特性、流量范圍和精度要求等信息。

主要技術參數

流量范圍 3ml~83L/min
測量精度 0.5~1.0%
齒輪材質 PPS/316LSS
殼體材質 AL/316LSS
電源供電 5-24VDC
輸出信號 方波脈沖/4-20ma、0-10V
顯示方式 分體顯示/選配一體顯示
工作溫度 30~80℃(高溫定制咨詢工程師）
工作壓力 32bar(高壓定制咨詢工程師）

注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。

應用領域

M系列橢圓齒輪流量計廣泛應用于各種工業領域，特別適合微小流量的精密測量和控制。

點膠涂膠系統

用于硅膠、環氧樹脂、UV膠水等膠水的精密點膠和涂布控制

反應釜加注

用于化工溶劑、四氫噻吩等反應釜藥劑的精確加注和計量

特殊應用

用于噴油嘴測試臺、燃油噴射系統的流量測量和性能測試

潤滑系統

用于機械設備潤滑系統，精確控制油脂或潤滑油的添加量

化工過程

用于各種化工過程的流量監測和控制，確保工藝穩定性

制藥行業

用于制藥過程中原料添加、混合和灌裝的精確流量控制

半導體制造

用于半導體生產過程中化學試劑、光刻膠等關鍵材料的精密計量

新能源電池

用于鋰電池電解液、燃料電池氫氧供應系統的精確流量控制
