產品特點
大流量輸送
排量40-350CC/R，流量最高可達28L/min，滿足大流量需求
高壓力能力
最大工作壓力可達25MPa，適應高壓工況
重載設計
加強結構設計，適合連續重載工業運行
多種配置
提供多種系列和材質選擇，滿足特殊工況需求
產品描述
型號規格
技術參數
應用領域

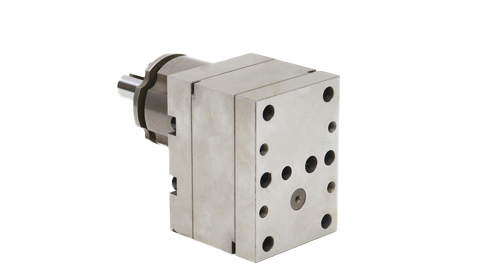

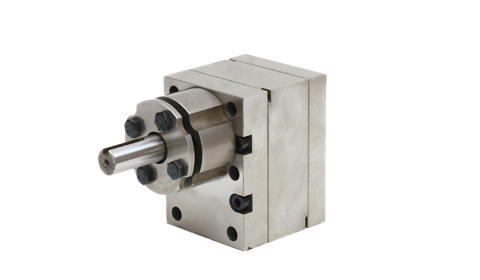

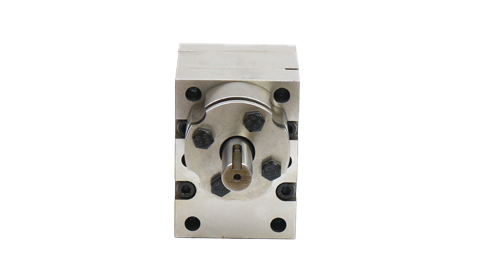

產品概述
大流量齒輪計量泵采用重載工業級設計，專為大流量液體輸送和高壓力工況而開發。該系列泵具有卓越的輸送能力、穩定的性能和出色的可靠性，廣泛應用于化工、化纖、石油、制藥等行業的大規模生產過程。
產品特點
超大流量
排量高達350CC/R，流量可達28000ML/min，滿足大流量需求
高強度結構
采用加強型結構設計，軸承和齒輪系統優化，適合重載運行
高溫可選
提供高溫型號，使用溫度可達330℃，清洗溫度450℃
工作原理
大流量齒輪計量泵通過一對精密嚙合的重載齒輪（主動齒輪和被動齒輪）進行工作。齒輪采用加強設計，與泵殼體之間留有精確間隙，確保在大流量高壓工況下的高效密封和穩定運行。當齒輪旋轉時，在吸液腔形成局部真空吸入大量液體，液體在齒輪與加強殼體之間被強力推動前進至排液腔，通過齒輪嚙合擠壓液體至排液口，實現大流量精確輸送。
安裝指導
大流量泵由于流量和壓力較大，安裝時需要特別注意固定和支撐。請遵循以下安裝指導：
注： 大流量泵重量和尺寸較大，安裝時需要確保有足夠的空間和支撐結構。
1
基礎固定
使用高強度螺栓將泵體牢固固定在堅固基礎上，避免運行時的振動和位移
2
管路支撐
進出口管路應設置重型支撐，避免管路應力傳遞到泵體，影響密封和壽命
3
電機匹配
根據介質粘度、流量和壓力要求選擇合適的電機功率（1000W-2000W）和減速比
4
安全防護
安裝壓力表、安全閥和過載保護裝置，確保系統安全運行
使用注意事項
| 注意事項 | 說明 | 處理方法 |
|---|---|---|
| 啟動前檢查 | 大流量泵啟動前需全面檢查固定、密封和潤滑情況 | 建立啟動前檢查清單，確保各項指標正常 |
| 壓力監控 | 工作過程中密切監控出口壓力，不要超過額定壓力25MPa | 安裝高精度壓力表和自動安全閥 |
| 介質過濾 | 必須安裝高效過濾器，防止雜質損壞齒輪和密封 | 吸入口安裝200目以上過濾器，定期清理 |
| 定期維護 | 建立嚴格的定期維護計劃，檢查齒輪磨損和密封狀態 | 按運行時間制定維護周期，記錄維護歷史 |
大流量齒輪計量泵型號規格表
大流量齒輪計量泵提供多種型號和系列，覆蓋從40 CC/R到350 CC/R的排量范圍，滿足不同工業大流量需求。以下是詳細的型號規格表：
GWMP 系列（后進后出）
| 型號 | 排量 (CC/R) | 最佳流量范圍 | 泵板高度 (mm) | 總長度 (mm) | 驅動扭力 | 電機功率 |
|---|---|---|---|---|---|---|
| 40CC | 40 | 400-3200 ML/min | 90 | 215 | 100 N.M | 1000W |
| 50CC | 50 | 500-4000 ML/min | 97 | 215 | 100 N.M | 1000W |
| 60CC | 60 | 600-4800 ML/min | 104.4 | 215 | 150 N.M | 1000W |
| 70CC | 70 | 700-5600 ML/min | 112 | 230 | 150 N.M | 1500W |
| 100CC | 100 | 1000-8000 ML/min | 144 | 250 | 150 N.M | 1500W |
| 125CC | 125 | 1250-10000 ML/min | 定制 | 定制 | 200 N.M | 2000W |
| 150CC | 150 | 1500-12000 ML/min | 定制 | 定制 | 200 N.M | 2000W |
| 200CC | 200 | 2000-16000 ML/min | 定制 | 定制 | 200 N.M | 2000W |
注：以上流量范圍為標準條件下的參考值，實際使用中可能因介質粘度、溫度和壓力等因素有所變化。大流量泵通常需要定制設計，如需精確選型，請聯系我們的技術工程師。
材質說明
大流量齒輪計量泵提供多種高強度材質選擇，以適應大流量高壓工況：
| 部件 | 標準材質 | 可選材質 | 特性 |
|---|---|---|---|
| 齒輪 | 高強度工具鋼 | 司太立合金、特種硬質合金 | 超高硬度，極耐磨，適合重載連續運行 |
| 泵體/底蓋 | 高強度工具鋼 | 不銹鋼316L/哈氏合金/特種合金鋼 | 高強度，耐腐蝕，適合高壓工況 |
| 軸承系統 | 高強度軸承鋼 | 陶瓷軸承、特種耐磨軸承 | 高負載能力，長壽命，減少維護 |
| 密封系統 | 加強氟膠骨架油封 | 石墨填料密封，金屬密封，特種復合材料 | 適應高壓高溫特殊工況要求 |
選型指南
選擇適合的大流量齒輪計量泵型號時，請考慮以下因素：
| 應用場景 | 理由 |
|---|---|
| 化纖紡絲計量 | 軸嵌入式設計，耐高溫，適合化纖行業 |
| 石油化工輸送 | 大流量，高壓力，重載設計 |
| 大型反應釜加料 | 流量范圍寬，適合批量生產 |
| 高溫熔體輸送 | 耐高溫330℃，適合PET/PA/PP等 |
| 特殊空間限制 | 側進側出設計，安裝靈活 |
| 超大流量應用 | 超大排量，滿足極端流量需求 |
溫馨提示：大流量泵通常需要根據具體工況定制設計。如果您不確定如何選擇合適的型號，我們的技術團隊可以提供免費的選型咨詢服務。請?zhí)峁┠膽脠鼍?、介質特性、流量范圍、壓力要求和安裝條件等信息。
主要技術參數
| 排量范圍 | 40-350 CC |
|---|---|
| 工作壓力 | ≤25 MPa |
| 重復性 | ±0.2% |
| 計量精度 | ±0.5% (校準條件下) |
| 適用粘度 | 100-500,000 cp |
| 流量范圍 | 400-28000 ML/min (根據轉速調節) |
| 適用轉速 | 10-100 rpm (推薦長期使用不高于100轉，高溫應用不超過50轉) |
| 適用介質 | 膠水、發泡劑、聚氨酯、化工液體、化纖熔體等 |
| 工作壓力 | 最小壓力 <0.5 MPa，最大壓力 <25 MPa |
| 進出口配置 | 一進一出，轉向順時針，多種連接方式可選 |
| 驅動方式 | 伺服電機、步進電機、防爆電機、無刷電機等可選 |
| 電機功率 | 1000W-2000W (根據排量、介質粘度和壓力要求選擇) |
| 減速比 | 1:10, 1:30等多種減速比可選，根據工況定制 |
注：以上參數為標準配置，可根據客戶需求定制特殊規格產品。
應用領域
大流量齒輪計量泵廣泛應用于各種需要大流量精確計量的重工業領域，特別適合化工、化纖、石油、制藥等行業的大規模連續生產過程。
化纖行業
用于滌綸、丙綸、錦綸等化纖熔體的精確計量和輸送
石油化工
用于各種化工原料的大流量輸送、反應釜加料和配料系統
制藥行業
用于大型制藥設備原料的大流量精確添加和混合過程
聚氨酯設備
用于大型聚氨酯發泡設備的精確計量和AB組份混合控制
熱熔膠設備
用于大型熱熔膠涂布設備的精確計量，適合高速生產線
大型涂布設備
用于各種大型涂布工藝的膠水計量，保證寬幅涂布均勻性
水處理行業
用于大型水處理系統的化學品添加和劑量控制
新能源電池
用于鋰電池電解液、燃料電池系統的大流量精確控制
